Микросхемы  ПЛИС фирмы Xilix

одни из самых удачных для цифровой схемотехники



Главная

«ЖЕЛЕЗО»



Первое устройство, которое я хочу предложить Вашему вниманию – это макетная плата фото.

На плате установлено:

 - микросхема ПЛИС фирмы Xilinx типа XC9572XL-PC44 (или аналогичные XC9572 в корпусе PLCC44 по договоренности) ;

 - разъем для подключения программатора к микросхеме, и поэтому имеется возможность перепрограммировать микросхему на плате;

 - все пользовательские контакты ввода/вывода микросхемы выведены на разъемы;

 - все установленные на плате дополнительные устройства можно отключить от выводов микросхемы в произвольном порядке с помощью джамперов.

Дополнительные устройства:

   - два кварцевых генератора:  4,000МГц и любой частоты от 1 до16 МГц (определяется кварцевым резонатором);

   - четыре тактовых кнопки;

   - четыре светодиода;

   - матрица из 9 семисегментных индикаторов (АЛС318А).



Разъемы, на которые выведены пользовательские контакты ввода/вывода микросхемы расположены так, что имеется возможность установить дополнительную плату «этажеркой».

На дополнительной плате может  быть установлена память, ЦАП или АЦП, различные интерфейсные микросхемы  или переходной разъем
( например, на ISA шину).

Питание +5в подключается через клемник.

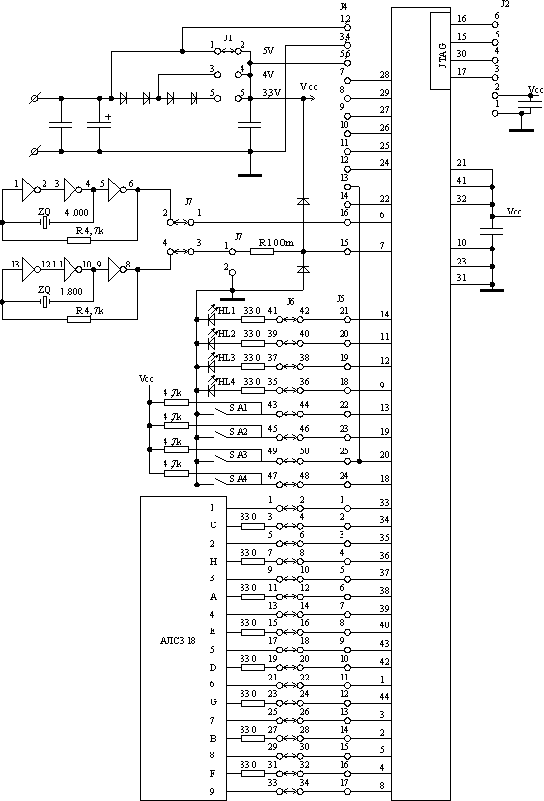

Принципиальная схема здесь.

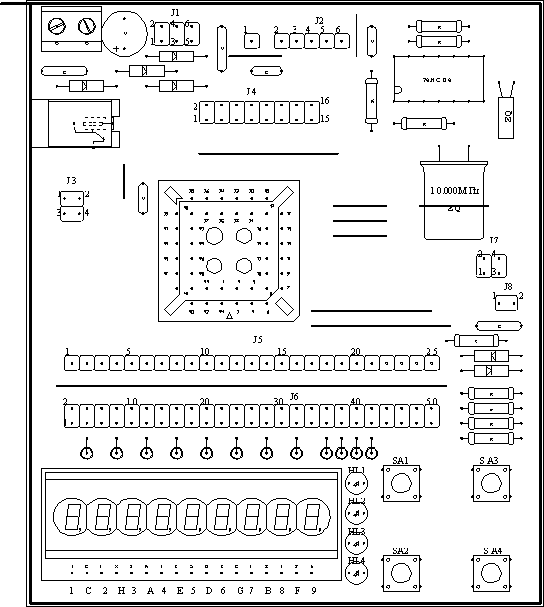

Монтажная схема здесь.





В ПЛИС , установленной на плате, загружен проект – частотомер.

Параметры частотомера:

 - количество десятичных разрядов – 5 разрядов;

 - время счета – 1 ms и 10ms (переключается вручную – кнопками SA1 и SA2.

 - максимальная частота измерения – до 99,999 МГц;

 - параметры входного сигнала:

    - импульсы положительной полярности амплитудой от 2,5 до 5 В

       ВНИМАНИЕ превышение уровня больше 5,5В и меньше -0,5В  выведет микросхему из строя!

 - вывод информации на семисегментный индикатор;

 - осуществляет гашение старших разрядов с нулевым значением, т.е. выводит на индикатор не 01,045 , а  1,045

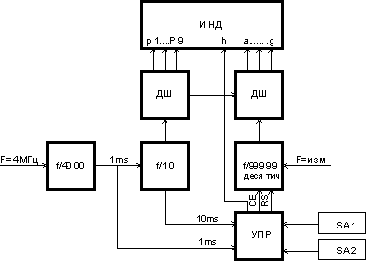

Структурная схема частотомера здесь.

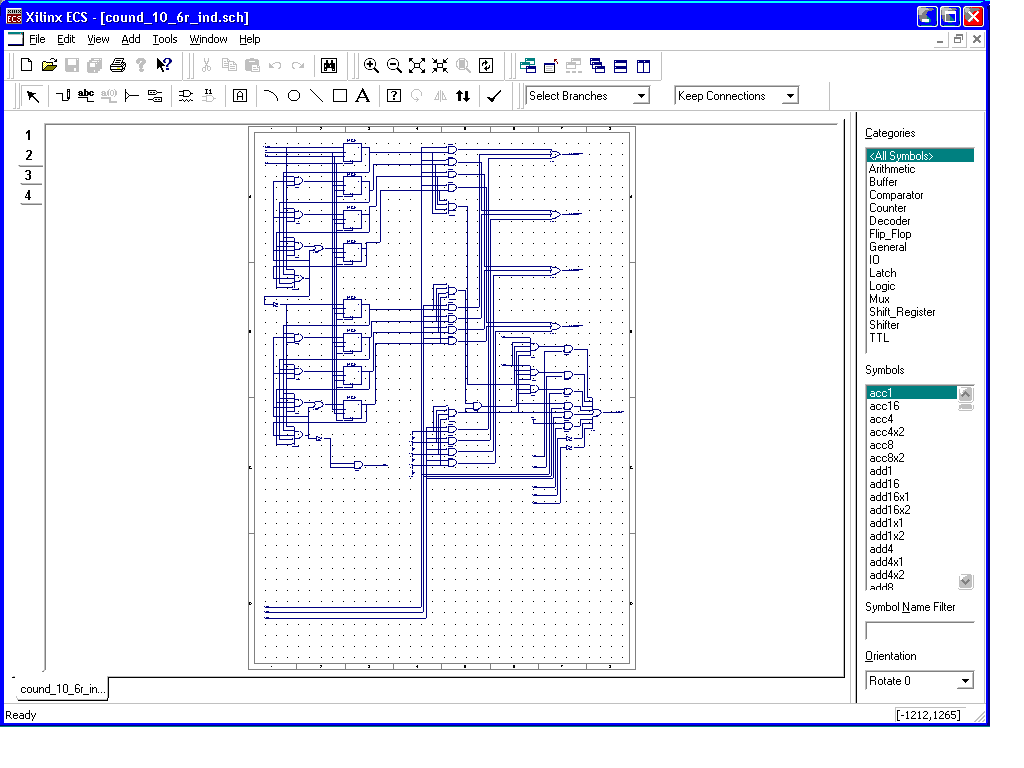

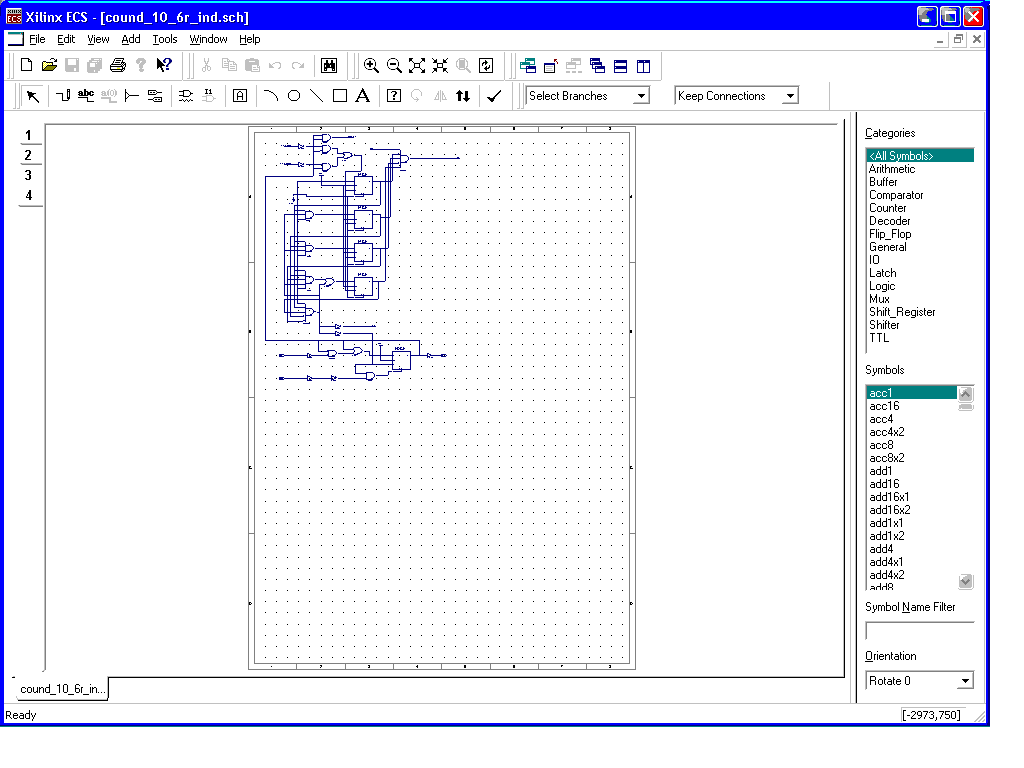

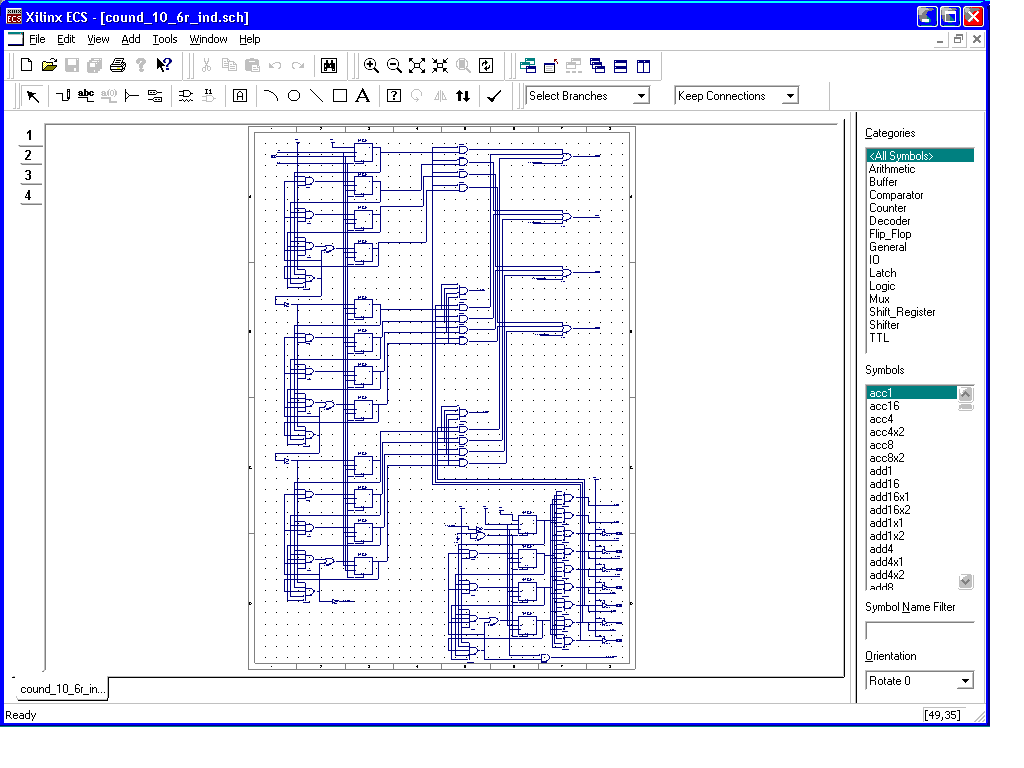

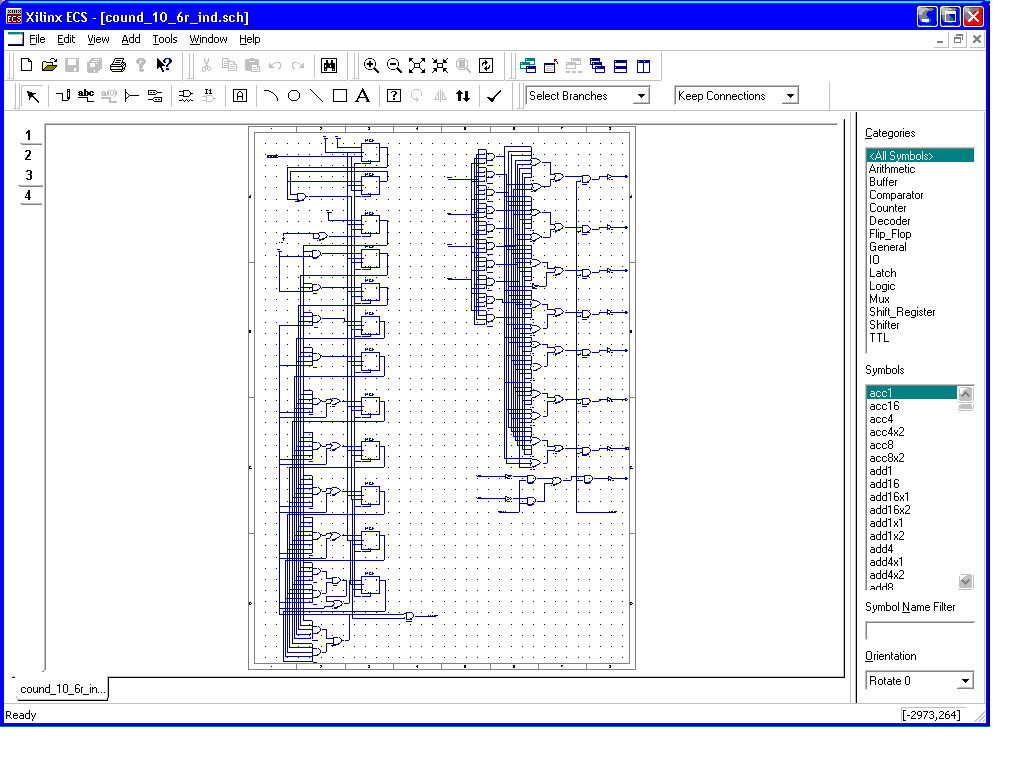

Чтобы иметь представление о схеме частотомера здесь лежат Print Screen схемного редактора лист 1, лист 2, лист 3, лист 4.

На CD диске с ПО будет полностью записан проект.

Можно будет всегда восстановить проект в микросхеме ПЛИС.



Если Вас интересуют предлагаемые устройства , напишите письмо или оставьте адрес в гостевой или в форуме.







Обновлено 30.03.2004г
